Опция 240-120С представляет собой встроенный синтезатор кратных частот со сверхнизким уровнем СПМ ФШ. Встроенный синтезатор частот имеет собственный независимый опорный генератор 100 МГц, который может быть по желанию пользователя через меню анализатора синхронизирован от опорного ультра-прецизионного генератора 10 МГц (ГК360М-ТС), входящего в штатную комплектацию СК4-БЕЛАН 240М. Выход встроенного синтезатора находится на передней панели анализатора спектра, управление синтезатором осуществляется через сенсорное меню анализатора. Данная опция прекрасно подходит для приложений, где пользователю не нужно непрерывное частотное перекрытие, но необходимы фиксированные частоты с минимальным (эталонным) уровнем фазового шума (например, формирование идеальных тактовых сигналов для скоростных ЦАП/АЦП, симуляция задающих генераторов для систем радиолокации). Также данная опция удобна для верификации собственных шумов анализатора, поскольку шумы встроенного синтезатора значительно лучше шумов гетеродинов СК4-БЕЛАН 240М.

Доступные частоты

12 ГГц — синус;

для частот F/N при N=2^k — меандр;

для остальных  частот — уровень гармоник повторяет огибающую sin(x)/x

Для 12 ГГц <-135дБн/Гц;

для остальных частот:

-163дБн/Гц<=СПМ ФШ<-(135-20lgN)дБн/Гц

СПМ ФШ на частоте 12 ГГц

Опция 240-120X представляет собой встроенный синтезатор кратных частот с не имеющим аналогов в отрасли ультра-низким уровнем СПМ ФШ. На частоте 12 ГГц при отстройке 10 кГц фазовый шум ниже -147дБн/Гц, на частоте 4 ГГц ниже -158дБн/Гц. Интегральный джиттер на интервале отстроек 1 кГц-30 МГц на частоте 4 ГГц меньше фемтосекунды (!!!). Подобный уровень спектральной чистоты оказывается на 10 дБ лучше любого современного измерительного генератора. Встроенный синтезатор частот имеет собственный независимый опорный генератор 100 МГц, который может быть по желанию пользователя через меню анализатора синхронизирован от опорного ультра-прецизионного генератора 10 МГц (ГК360М-ТС), входящего в штатную комплектацию СК4-БЕЛАН 240М. Ширина полосы петли ФАПЧ при захвате от 10 МГц составляет около 5 Гц. Выход встроенного синтезатора находится на передней панели анализатора спектра, управление синтезатором осуществляется через сенсорное меню анализатора. Данная опция прекрасно подходит для приложений, где пользователю не нужно непрерывное частотное перекрытие, но необходимы фиксированные частоты с рекордно низким уровнем фазового шума (например, формирование идеальных тактовых сигналов для скоростных ЦАП/АЦП, симуляция сверхчистых задающих генераторов для систем радиолокации). Также данная опция удобна для верификации собственных шумов анализатора, поскольку шумы встроенного синтезатора на два порядка лучше шумов гетеродинов СК4-БЕЛАН 240М.

Доступные частоты

4 ГГц и 12 ГГц — синус;

для частот F/N при N=2^k — меандр (кроме 4 ГГц);

для остальных  частот — уровень гармоник повторяет огибающую sin(x)/x

Для 4 ГГц <-157дБн/Гц;

для 12 ГГц <-147дБн/Гц;

для остальных частот:

-163дБн/Гц<=СПМ ФШ<-(147-20lgN)дБн/Гц

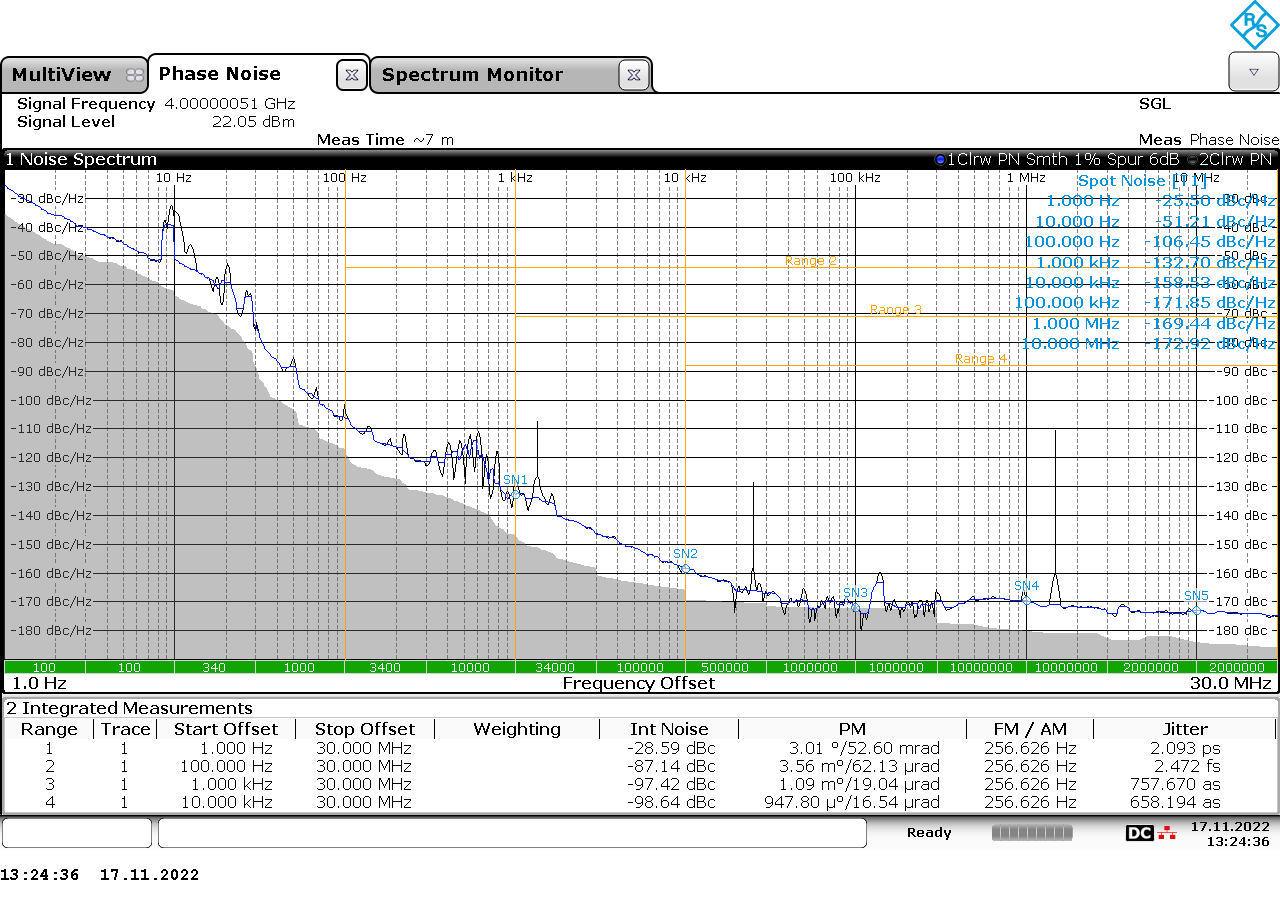

СПМ ФШ на частоте 4 ГГц

Опция 240-030DDS представляет собой встроенный синтезатор частот на основе цифрового вычислительного синтеза с непрерывным перекрытием частотного диапазона от 100 кГц до 3000 МГц с шагом 0.001 Гц. Основным достоинством данного синтезатора частот является сверхнизкий уровень СПМ ФШ (-153 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц) и сверхнизкий уровень негармонических составляющих в спектре (-110 дБ). Встроенный синтезатор частот имеет собственный независимый опорный генератор 100 МГц, который может быть по желанию пользователя через меню анализатора синхронизирован от опорного ультра-прецизионного генератора 10 МГц (ГК360М-ТС), входящего в штатную комплектацию СК4-БЕЛАН 240М. Выход встроенного синтезатора находится на передней панели анализатора спектра, управление синтезатором осуществляется через сенсорное меню анализатора. Данная опция прекрасно подходит для решения сложных синтезаторных задач, где пользователю одновременно необходимы низкие фазовые шумы и отсутствие ПСС. Кроме того, указанный встроенный синтезатор может использоваться для скалярного анализа четырехполюсников в диапазоне 10 МГц — 3 ГГц. Наконец, данная опция удобна для верификации собственных шумов анализатора, поскольку шумы встроенного синтезатора значительно лучше шумов гетеродинов СК4-БЕЛАН 240М.

Диапазон частот

-30 дБ

-110 дБ до 1.6 ГГц, -100 дБ в диапазоне частот

Уровень СПМ ФШ (10 кГц отстройка)

1 ГГц -153 дБн/Гц;

3 ГГц -143 дБн/Гц

Динамический диапазон, свободный от ПСС на частоте 1 ГГц
