ПОЛОСНОПРОПУСКАЮЩИЕ ФИЛЬТРЫ СВЧ НА ШТЫРЕВЫХ РЕЗОНАТОРАХ | |||||||
---|---|---|---|---|---|---|---|
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ | ЦЕНТРАЛЬНАЯ ЧАСТОТА |
ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -1 дБ |
ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ | ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF/2 ОТ КРАЯ ФИЛЬТРА | ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ | КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-1 дБ) | ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ |
|
6250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | 70 дБ тип. |
>90 дБ 0.1-18 ГГц |
<2:1 |
|
|
6750 МГц (9 звеньев) |
500 МГц |
<2.0 дБ |
70 дБ тип. |
>90 дБ 0.1-18 ГГц |
<2:1 |
|
|
7250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >60 дБ тип. |
>90 дБ 0.1-18 ГГц |
<2:1 |
|
|
7750 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >60 дБ тип. |
>90 дБ 0.1-18 ГГц |
<2:1 |
|
|
8250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >50 дБ тип. |
>90 дБ 0.1-18 ГГц |
<2.5:1 |
|
|

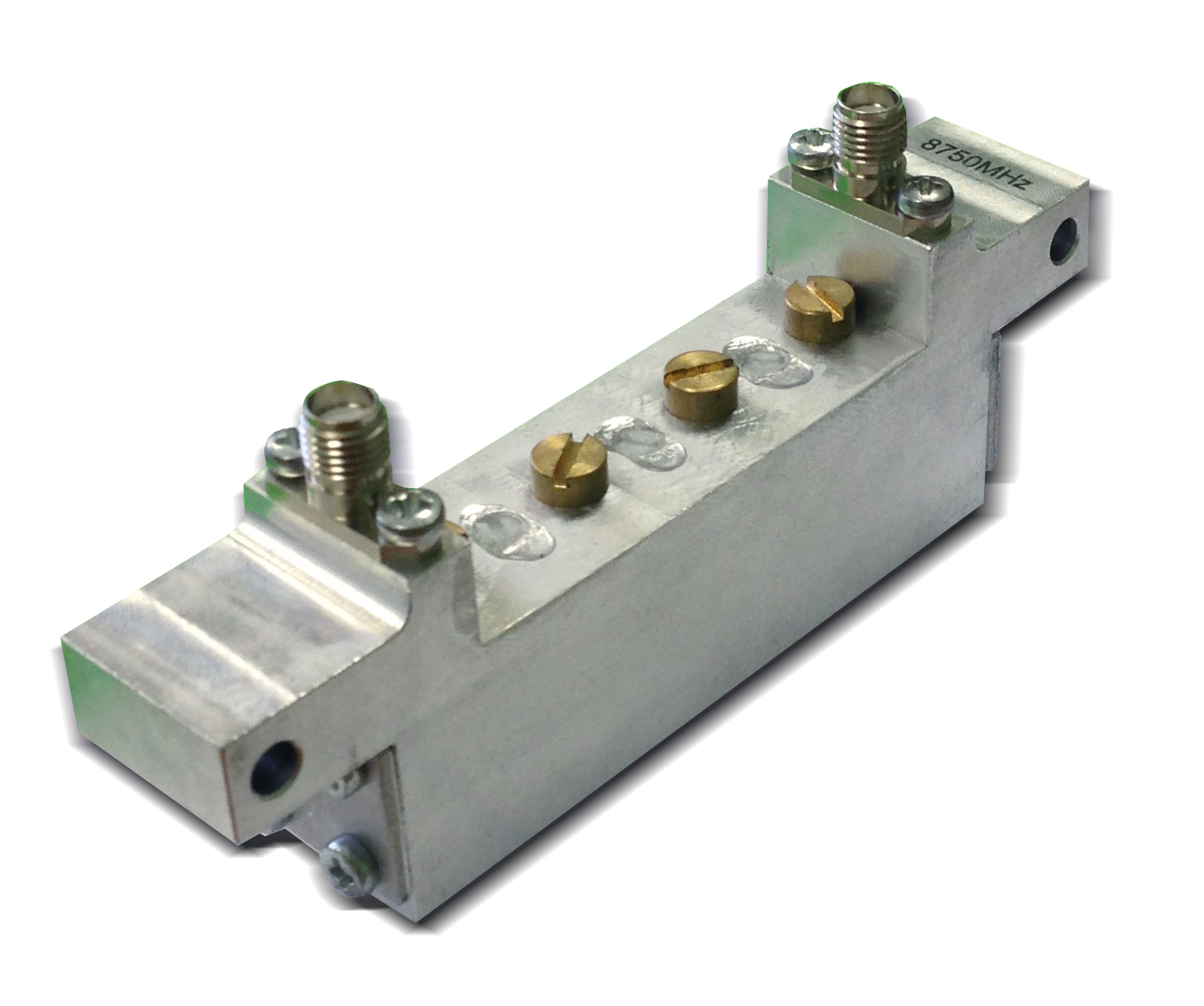

8750 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >60 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2:1 |
|
|
9250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >55 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
9750 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >55 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
10250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >40 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
10750 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >50 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|

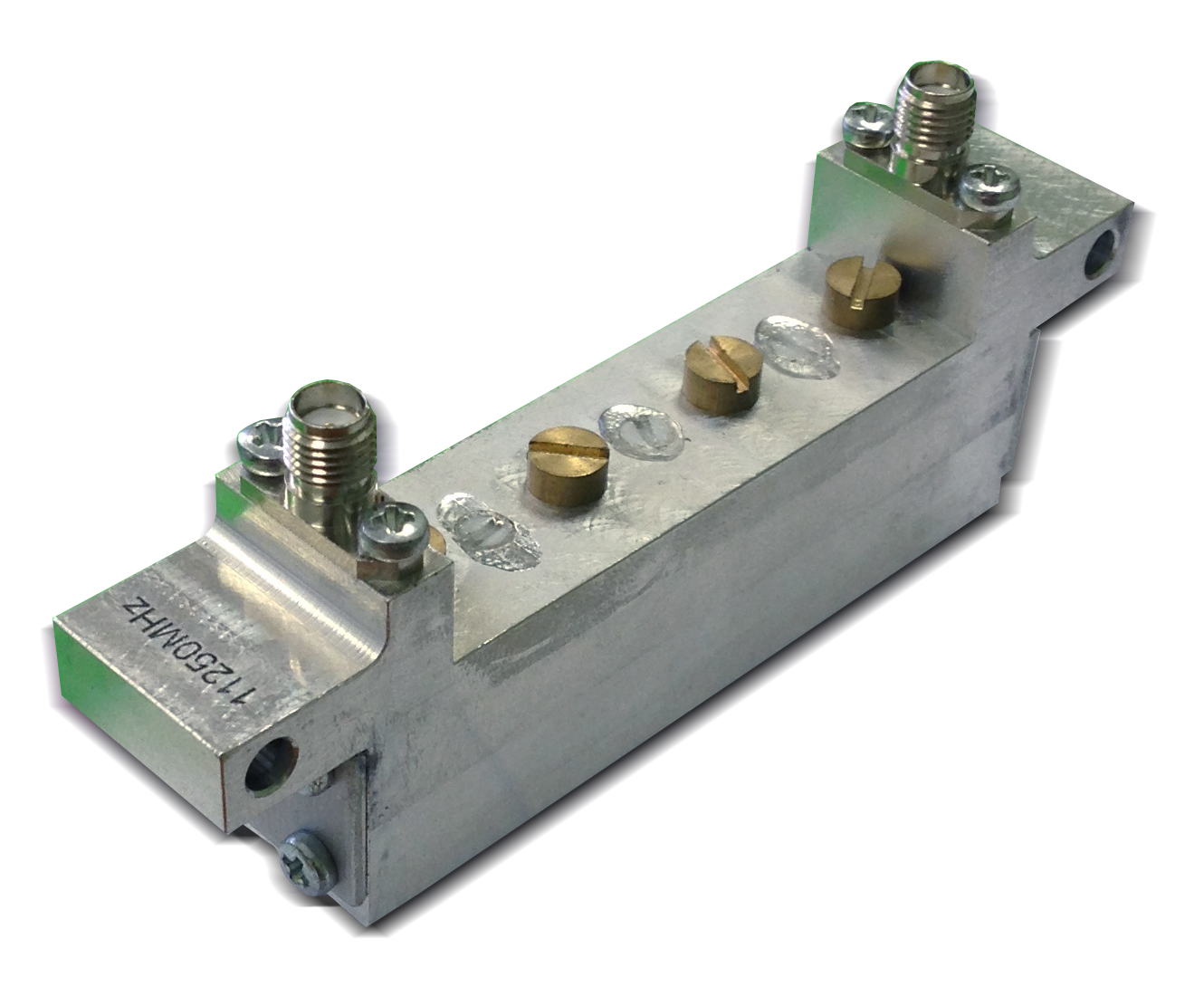

11250 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >40 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
11750 МГц (9 звеньев) |
500 МГц | <2.0 дБ | >40 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
12250 МГц (9 звеньев) |
500 МГц | <3.0 дБ | >45 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
12750 МГц (9 звеньев) |
500 МГц | <3.0 дБ | >45 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
13250 МГц (9 звеньев) |
500 МГц | <3.0 дБ | >40 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
|
13750 МГц (9 звеньев) |
500 МГц | <3.0 дБ | >40 дБ тип. |
>90 дБ 0.1-18 ГГц >80 дБ 18-26 ГГц |
<2.5:1 |
|
ПОЛОСНОПРОПУСКАЮЩИЕ ФИЛЬТРЫ СВЧ НА ОБЪЕМНЫХ РЕЗОНАТОРАХ | |||||||
---|---|---|---|---|---|---|---|
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ | ЦЕНТРАЛЬНАЯ ЧАСТОТА |
ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -1 дБ |
ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ | ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF/2 ОТ КРАЯ ФИЛЬТРА | ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ | КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-1 дБ) | ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ |
|
14250 МГц (7 звеньев) |
500 МГц | <2.0 дБ | >45 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
14750 МГц (7 звеньев) |
500 МГц |
<3.0 дБ |
>50 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
15250 МГц (7 звеньев) |
500 МГц | <2.0 дБ | 50 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
15750 МГц (7 звеньев) |
500 МГц | <2.0 дБ | 50 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
16250 МГц (7 звеньев) |
500 МГц | <2.0 дБ | >45 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
16750 МГц (7 звеньев) |
500 МГц | <3.0 дБ | >50 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
|
17250 МГц (7 звеньев) |
500 МГц | <2.0 дБ | >50 дБ тип. |
>90 дБ 2-20 ГГц |
<2.5:1 |
|
ПОЛОСНОПРОПУСКАЮЩИЕ МИКРОПОЛОСКОВЫЕ ФИЛЬТРЫ СВЧ | |||||||
---|---|---|---|---|---|---|---|
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ | ЦЕНТРАЛЬНАЯ ЧАСТОТА |
ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -3 дБ |
ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ | ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF ОТ КРАЯ ФИЛЬТРА | ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ | КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-3 дБ) | ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ |
|
3200 МГц (5 звеньев) |
200 МГц | <5.0 дБ | >40 дБ тип. |
>90 дБ 0.1-2 ГГц и 4-12 ГГц |
<5:1 |
|
|
4000 МГц (5 звеньев) |
200 МГц |
<5.0 дБ |
>40 дБ тип. |
>90 дБ 0.1-3 ГГц и 5-13 ГГц |
<5:1 |
|
|
4800 МГц (5 звеньев) |
200 МГц | <6.0 дБ | >40 дБ тип. |
>80 дБ 0.1-3.8 ГГц и 5.8-14 ГГц |
<5:1 |
|
|
5600 МГц (5 звеньев) |
200 МГц | <6.0 дБ | >40 дБ тип. |
>80 дБ 0.1-4.6 ГГц и 5.8-13.5 ГГц |
<5:1 |
|
|
6400 МГц (7 звеньев) |
400 МГц | <6.0 дБ | >50 дБ тип. |
>80 дБ 0.1-5.4 ГГц и 7.4-14.5 ГГц |
<4:1 |
|
|
7200 МГц (7 звеньев) |
400 МГц | <6.0 дБ | >50 дБ тип. |
>80 дБ 0.1-6.4 ГГц и 8-16 ГГц |
<4:1 |
|
|
8000 МГц (7 звеньев) |
400 МГц | <6.0 дБ | >60 дБ тип. |
>80 дБ 0.1-7 ГГц и 9-17.5 ГГц |
<4:1 |
|
|
8800 МГц (6 звеньев) |
200 МГц | <6.0 дБ | >40 дБ тип. |
>80 дБ 0.1-7.8 ГГц и 9.8-19 ГГц |
<5:1 |
|
|
9600 МГц (6 звеньев) |
400 МГц | <6.0 дБ | >50 дБ тип. |
>80 дБ 0.1-8.6 ГГц и 10.6-16 ГГц |
<6:1 |
|
|
10400 МГц (6 звеньев) |
400 МГц | <6.0 дБ | >60 дБ тип. |
>80 дБ 0.1-9.4 ГГц и 11.4-18 ГГц |
<6:1 |
|
|
11200 МГц (6 звеньев) |
400 МГц | <6.0 дБ | >50 дБ тип. |
>80 дБ 0.1-10.2 ГГц и 12.2-18 ГГц |
<6.5:1 |
|
|
12000 МГц (6 звеньев) |
400 МГц | <6.0 дБ | >60 дБ тип. |
>80 дБ 0.1-11 ГГц и 13-17 ГГц |
<6:1 |
|
